Ehilà! In qualità di fornitore di flange in acciaio inossidabile, spesso mi viene chiesto come verificare la planarità di questi componenti essenziali. Le flange in acciaio inossidabile sono utilizzate in un'ampia gamma di settori, dall'idraulica al petrolio e al gas, e garantire la loro planarità è fondamentale per una corretta tenuta e prestazioni complessive. In questo post del blog condividerò alcuni metodi pratici e suggerimenti su come verificare la planarità di una flangia in acciaio inossidabile.
Perché la planarità è importante
Prima di approfondire i metodi di controllo, parliamo rapidamente del motivo per cui la planarità è così importante. Una flangia non piatta può causare perdite in un sistema di tubazioni. Quando due flange sono imbullonate insieme, devono creare una tenuta ermetica e uniforme. Se una o entrambe le flange sono deformate o irregolari, si creeranno degli spazi da cui possono fuoriuscire fluidi o gas. Ciò non solo porta a inefficienze ma può anche rappresentare un pericolo per la sicurezza in alcuni settori.
Ispezione visiva
Il primo passo per verificare la planarità di una flangia in acciaio inossidabile è una semplice ispezione visiva. Prendi una buona torcia e osserva da vicino la superficie della flangia. Cerca eventuali segni evidenti di danni, come ammaccature, graffi o deformazioni. A volte, solo una rapida occhiata può rivelare problemi importanti.
Se noti irregolarità visibili, è un segnale di allarme. Potrebbe essere necessario sostituire immediatamente una flangia gravemente danneggiata. Anche i graffi più piccoli possono compromettere la planarità e la capacità di creare una tenuta adeguata, quindi tieni d'occhio anche quelli.
Utilizzando un bordo dritto
Uno dei modi più comuni e diretti per verificare la planarità della flangia è utilizzare un bordo dritto. Puoi acquistare un bordo dritto in metallo o di precisione presso il tuo negozio di ferramenta locale. Posiziona il bordo dritto sulla superficie della flangia ad angoli diversi.
Se ci sono degli spazi tra il bordo dritto e la flangia, significa che la flangia non è piatta. È possibile utilizzare uno spessimetro per misurare la dimensione di questi spazi. Uno spessimetro è un insieme di sottili strisce metalliche di diverso spessore. Far scorrere la striscia appropriata nello spazio per determinare quanto è distante dalla planarità.
Idealmente, il divario dovrebbe essere minimo. Gli standard di settore solitamente specificano lo spazio massimo consentito per i diversi tipi di flange. Ad esempio, in alcune applicazioni, uno spazio superiore a 0,002 pollici potrebbe essere inaccettabile.
Dispositivi di misurazione laser
Per un approccio più accurato e ad alta tecnologia, è possibile utilizzare dispositivi di misurazione laser. Questi dispositivi funzionano emettendo un raggio laser attraverso la superficie della flangia e misurando la distanza in più punti.
Il vantaggio di utilizzare un dispositivo di misurazione laser è che può fornire rapidamente una mappa dettagliata della superficie della flangia. È in grado di rilevare anche le più piccole variazioni di planarità che potrebbero non essere rilevate da un bordo dritto. Alcuni dispositivi laser possono anche connettersi a un computer, consentendo di analizzare i dati e generare report.
Tuttavia, i dispositivi di misurazione laser possono essere piuttosto costosi. Se hai una piccola impresa o hai bisogno di controllare le flange solo occasionalmente, un bordo dritto e uno spessimetro potrebbero essere un'opzione più conveniente.
Metodo della piastra di superficie
Un altro metodo affidabile è il metodo della piastra di superficie. Avrai bisogno di una piastra ampia e piatta in granito o ghisa. Posizionare la flangia sulla piastra di superficie e utilizzare un comparatore per misurare le variazioni di altezza sulla superficie della flangia.
Il comparatore è uno strumento di precisione in grado di rilevare piccolissime variazioni di altezza. Spostare l'indicatore lungo la flangia secondo uno schema a griglia, effettuando misurazioni a intervalli regolari. Registrare le letture e calcolare i valori massimo e minimo. La differenza tra questi valori dà un'idea della deviazione della planarità della flangia.
Questo metodo è molto accurato ma può richiedere molto tempo. Viene spesso utilizzato nei laboratori di controllo qualità dove sono richieste misurazioni precise.
Tipi di flange e planarità in acciaio inossidabile

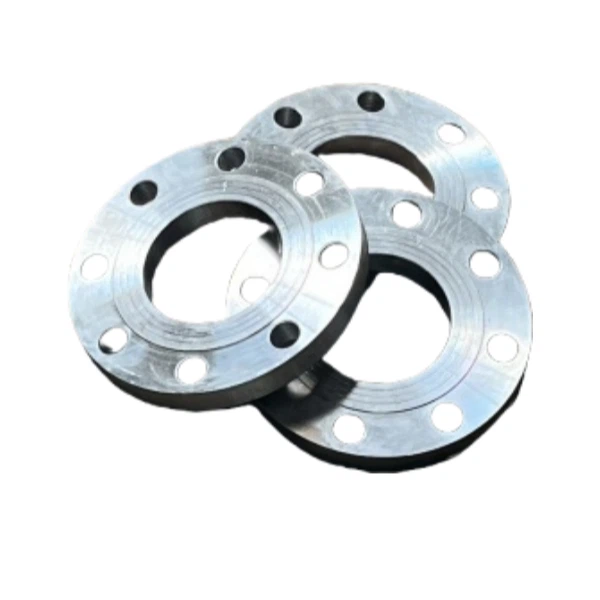

Quando si tratta di diversi tipi di flange in acciaio inossidabile, i requisiti di planarità possono variare. Per esempio,Flangia in acciaio per saldatura piattaè comunemente usato nelle applicazioni a bassa pressione. Anche se deve essere relativamente piatta, la tolleranza per la planarità potrebbe essere un po' più tollerante rispetto alle flange utilizzate nei sistemi ad alta pressione.
Flange inossidabili forgiatesono noti per la loro resistenza e durata. Queste flange vengono spesso utilizzate in applicazioni critiche dove è essenziale una perfetta tenuta. Di conseguenza, i requisiti di planarità per le flange in acciaio inossidabile forgiato sono generalmente più rigorosi.
Flangia ASTM A182 F347è un tipo specifico di flangia che soddisfa determinati standard ASTM. Questi standard includono anche requisiti di planarità. Quando si ha a che fare con flange conformi a ASTM, è importante seguire le specifiche esatte per garantire prestazioni adeguate.
Fattori che influenzano la planarità della flangia
Esistono diversi fattori che possono influenzare la planarità di una flangia in acciaio inossidabile. Durante il processo di produzione, una lavorazione o un trattamento termico impropri possono causare deformazioni. Se la flangia non viene raffreddata uniformemente dopo il trattamento termico, può sviluppare tensioni interne che portano alla distorsione.
Anche il trasporto e la movimentazione possono danneggiare la flangia. Una manipolazione brusca, la caduta o l'impilamento errato delle flange possono causare ammaccature e deformazioni. Anche le condizioni di conservazione contano. Se le flange vengono conservate in un ambiente umido, possono arrugginirsi, compromettendone anche la planarità.
Mantenimento della planarità della flangia
Dopo aver controllato la planarità delle flange in acciaio inossidabile e accertato che soddisfino i requisiti, è importante mantenerne la planarità. Quando si installano le flange, assicurarsi di utilizzare la coppia corretta quando si serrano i bulloni. Un serraggio eccessivo o irregolare può causare la deformazione della flangia.
Anche le ispezioni regolari sono una buona idea. Controllare periodicamente le flange per rilevare eventuali segni di usura, danni o variazioni di planarità. Se noti problemi, risolvili tempestivamente per evitare problemi più seri in futuro.
Conclusione
Il controllo della planarità di una flangia in acciaio inossidabile è una parte importante per garantire il corretto funzionamento di un sistema di tubazioni. Sia che si utilizzi una semplice ispezione visiva, un bordo dritto o un dispositivo di misurazione laser ad alta tecnologia, l'obiettivo è assicurarsi che la superficie della flangia sia quanto più piatta possibile.
In qualità di fornitore di flange in acciaio inossidabile, capisco l'importanza di fornire prodotti di alta qualità. Se sei nel mercato delle flange in acciaio inossidabile o hai bisogno di maggiori informazioni sui requisiti di planarità, non esitare a contattarci. Siamo qui per aiutarti a trovare le flange giuste per le tue esigenze specifiche e garantire che soddisfino i più elevati standard di qualità.
Riferimenti
- ASME B16.5 - Flange per tubi e raccordi flangiati.
- ASTM A182 - Specifiche standard per flange di tubi in lega forgiata o laminata e acciaio inossidabile, raccordi forgiati, valvole e parti per servizio ad alta temperatura.
